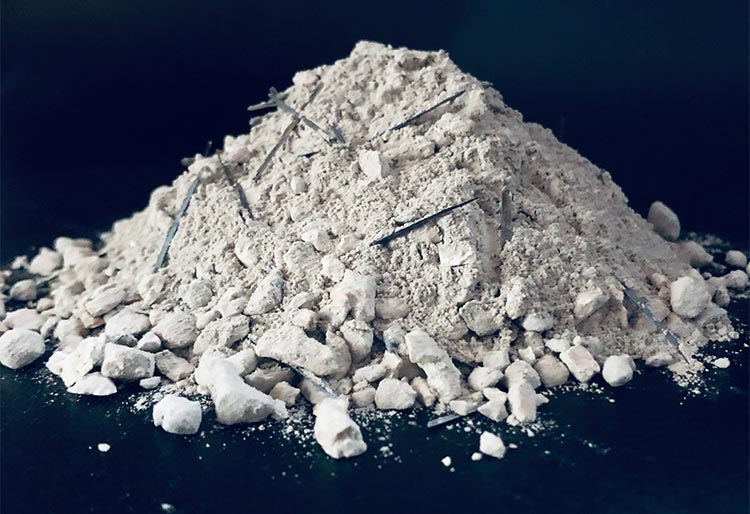

耐火浇注料属于不定型耐火材料的一种，因其性能优越、施工便捷，还适合不同部位等的优点，被越来越多的企业所采纳使用。这么多的热工领域都在用耐火浇注料，施工时也不可避免的会出现许多问题，今天伟达耐材小编就流动性的问题来谈谈自己的看法。

       浇注料多为干料，施工时需加水拌和使用，加水量的多少都能直接影响浇注料的使用性能，这也是浇注料施工施工时最重要的环节之一。在加水量OK的情况下，也会出现浇注料拌合料没有流动性、物料松散的情况，这个问题多为以下几点造成的。

一、耐火粉料目数

      耐火粉料是不定型耐火材料中的基质材料，细度（目数）要求在140目-200目之间，不能大于200目，如果粉料过细，就会造成浇注料整体吸水量大，拌和物流松散，无法凝结。影响浇注料最终性能。

二、耐火骨料的颗粒级配

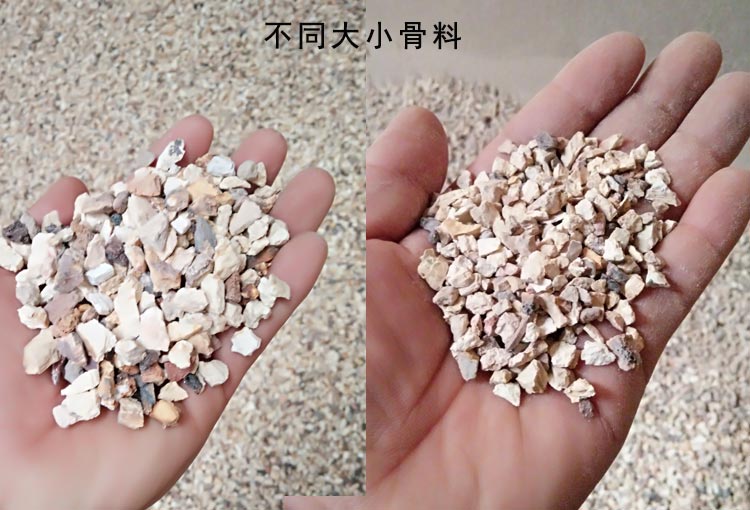

       在浇注料中，耐火骨料起骨架作用，用量在65-73%之间，其实整体的骨料用量还是很好把握的，但其中的颗粒级配尤为重要。一般情况下，骨料颗粒大小一般都是0-3mm、3-5mm、5-8mm、10-15mm这几种规格，通俗讲就是骨料级配必须要有大也有小（大骨料占骨料总量的60-65%，细骨料占骨料的35-40%）。理想的颗粒级配是粗骨料所造成的空隙恰好被细骨料所填满，二者之间的空隙刚好被粉料填充。如果大小骨料颗粒级配不合理，就会造成浇注料没有流动性。

       以上就是小编对此问题的简单见解，有不足和补充之处，请大家指出！
