自流浇注料是一种无需震动即可流动和脱气的可浇注耐火材料。其特点是在不降低或不显著降低浇注料性能的条件下,适当加水,无需震动就可浇注成各种形状的施工体。自流浇注料尤其适合薄壁或形状复杂无法震动成型的部位使用。
自流浇注料是根据流变学原理、固态流体学、紧密堆积原理开发出来的高性能浇注料。自流浇注料是在低水泥和超低水泥浇注料的基础上发展起来的。它是由一定粒度极配的耐火骨料、粉料和高效分散剂组成的,其关键是超微粉粒度、数量和高效分散剂的合理运用,使浇注料能够自流和自动铺展开。
自流浇注料与振动浇注料相比具有如下优点:
①.能在自重作用下流动而无需震动;
②.能自动铺展开并可达到振动浇注料无法达到的部位;
③.可泵送施工,降低劳动强度,加快施工周期;
④.减少施工噪声污染。
目前,评价自流浇注料作业性的主要指标是流动性。自流性能越好,流动值越大。影响流动值的因素有颗粒形状、颗粒级配、以及分散剂的加入量。与震动浇注料不同的是自流浇注料颗粒组成中的粗、中、细比例范围较窄,超出一定范围就不具备自流特性。

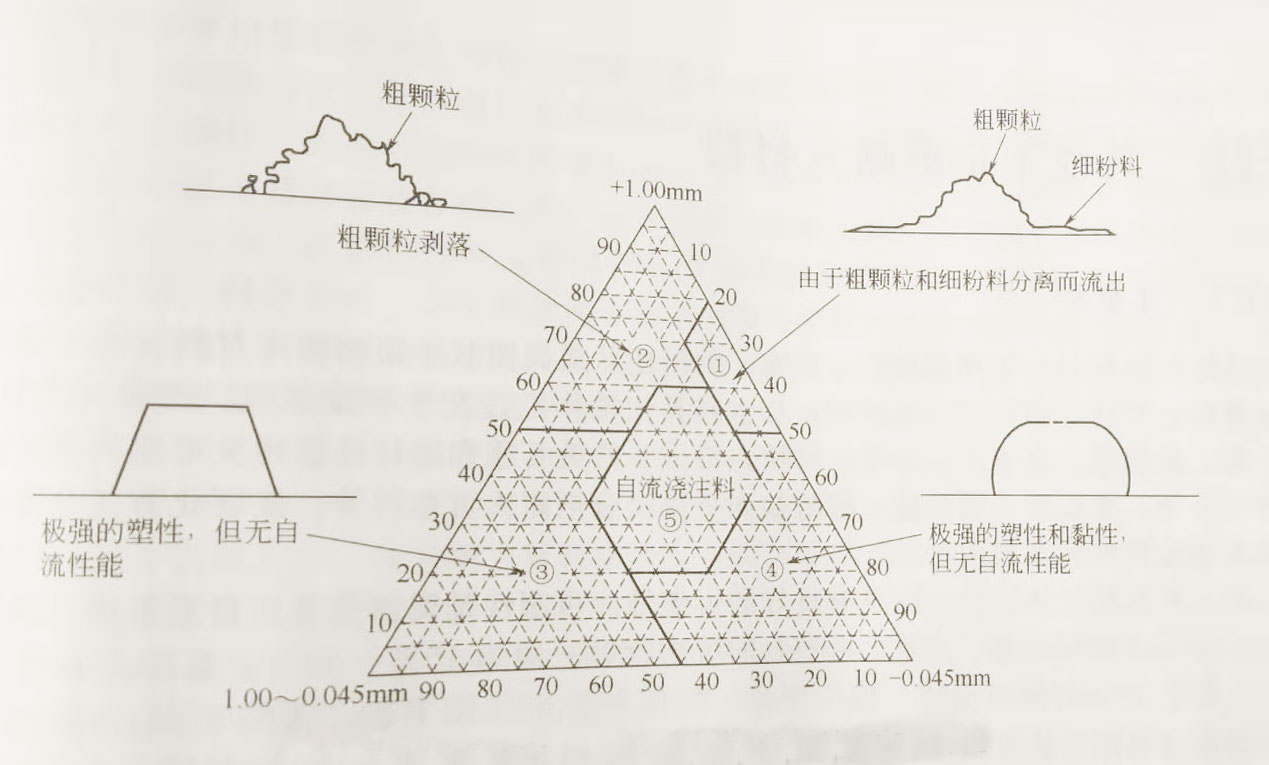

粒度分布不同的各种耐火浇注料的流动性见下图:
图中分为5个区域。区域1中,会发生粗颗粒与细粉分离而偏析;区域2中,由于粗颗粒含量过多,不流动,导致粗骨料突出,表面粗糙;区域3中,由于中颗粒骨料过多,具有较强塑性,没有流动性;区域4中,因细粉含量过多,具有较强的塑性和黏性,也没有流动性。只有区域5中具有较好的流动性。可见具有自流性的粒度组成范围很窄。高流动值的粒度组成范围更窄。因此配置自流浇注料时一定要严格控制颗粒级配。
