高铝水泥在浇注料是结合剂的作用，是耐火浇注料的重要组成部分之一，是决定强度的重要材料，也影响其他性能。水泥种类及其用量的不同，对性能的影响也有差别。

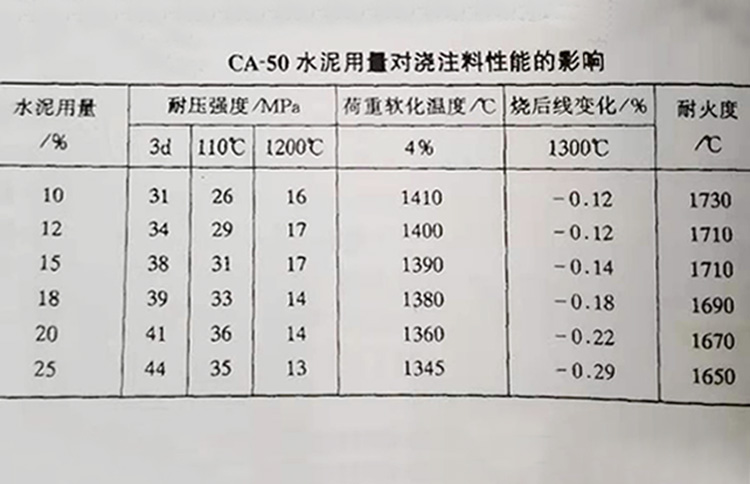

      CA-50水泥的用量对高铝质耐火浇注料性能的影响可见如下实验结果：

       耐火骨料和粉料均为二级矾土熟料，其骨料与粉料和水泥之比为70:30，外加水用量为10%。从表中可以看出，随着水泥用量的增加，常温耐压强渡提高，1200℃烧后耐压强度比烘干耐压强度降低40%-65%，耐火度和荷重软化温度不断降低，而烧后线收缩也随之增大。

        这是由于CA-50水泥杂质含量高，耐火度低，用量增加时，其浇注料加热过程中的液相量多，致使性能下降。因此，在保证常温强度的条件下，应尽量减少CA-50水泥用量，以提高耐火浇注料的高温性能。当减少水泥用量后，应适当增加耐火粉料，使水泥和粉料的合量能够充分地包裹住耐火骨料，并使耐火浇注料能够获得最大的密实度。常用水泥用量为10%-15%。
