养护制度分为标准养护、自然养护、潮湿养护、蒸汽养护、水中养护和干燥养护等。标准养护是指在20±3℃温度和湿度大于90%的条件下养护。浇注料成形后，置于何种养护制度下养护，十分重要。

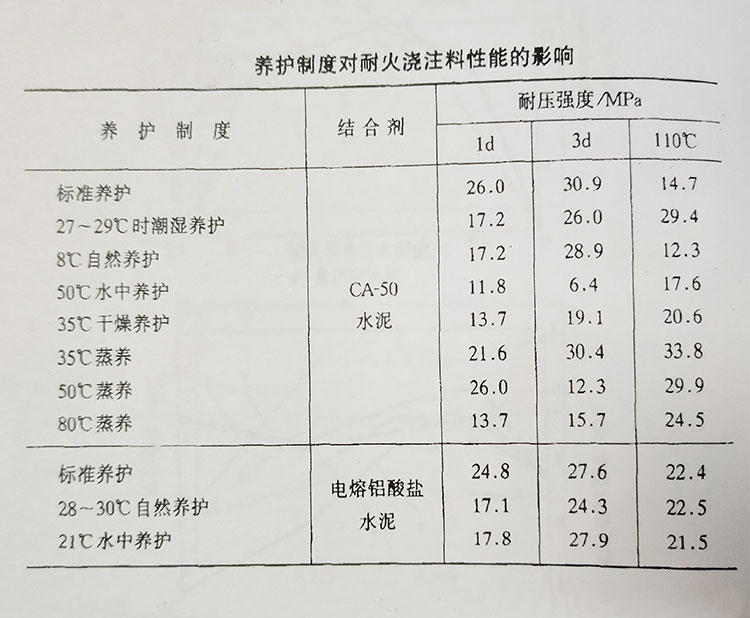

       高铝水泥耐火浇注料初凝后，随着养护制度的不同，常温和烘干耐压强度也不同，这是由于水泥的水化产物和晶型转变不同所致。在一般情况下，由于水泥遇水后产生的水化热在2-8H内较为集中，可达80%左右，强度上升很快，因此1天常温强度较高，3天常温强度增长不多。潮湿养护和蒸汽养护时，烘干强度较好。

       应当指出，高铝水泥耐火浇注料选材合理、配合比得当，可在任何养护制度下养护，均能获得较好的性能。经过烘干后，水化产物一般转变为C3AH6和AH3晶体，因此强度也基本相似。在生产施工中，因各种因素影响，同时防止早期失水产生碳化而使浇注料表面疏松，所以高铝水泥耐火浇注料成型初凝后，应在潮湿淋水环境中养护，环境温度15-25℃，养护时间2-3d。
